一、鉆機簡介

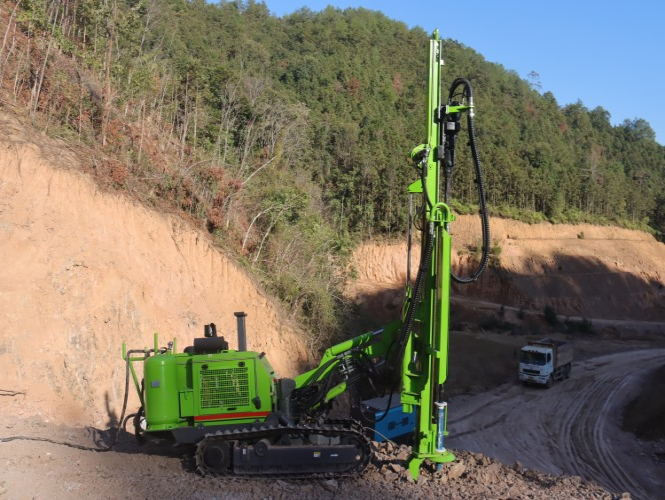

孔山KS368潛孔鉆機具備、環保的特點，采用綠色環保濕式采礦鑿巖生產方案，顯著減少了化石能源的消耗和碳排放、大氣污染物排放。其主要技術參數包括：

孔徑范圍：單動力頭為?90-120mm，雙動力頭為Φ90-350mm。

適用鉆桿規格：?76/89。

適用沖擊器：4"/5"/6"/7"/8"/9"。

底盤行走速度：3.5km/h。

履帶架調平角度：±12°。

底盤離地間隙：500mm。

爬坡角度：32°。

液壓回轉頭快轉速：70rpm。

大扭矩：單馬達3800Nm，雙馬達4800Nm。

推進梁推進行程：3750mm。

推進補償：1260mm。

推進速度：0.59M/s。

推進力大：12KN。

拉拔力大：30KN。

總長：5600mm。

發動機：玉柴發動機，滿足國Ⅲ排放標準。

額定功率：73.5KW。

油箱容量：90L。

二、作業前檢查與調試

檢查柴油機的水、油及油箱中液壓油、注油器內潤滑油等是否達到要求。

檢查各連接螺絲是否松動，空氣膠管安裝是否牢固。

檢查鉆機各部分有無損壞、變形及開焊之處。

三、操作步驟

啟動柴油機：待柴油機運行10-20分鐘后方可進一步操作。

鉆機對位：

推動行走操縱閥，將鉆機行至鑿孔位置。

推動油缸操縱閥上的各個手柄，將滑架調至擋塊位置后固定。

微調4根支腿油缸，鉆桿垂直向下。

開孔鉆進：

打開進氣管路上的球閥開關和沖擊操縱閥，給沖擊器送氣。

推動回轉操縱閥，使回轉器帶動鉆桿、沖擊器正轉。

緩慢推動推進操縱閥，使釬頭逐漸貼近地面，接觸地面后沖擊器開始工作。

四、操作注意事項

操作：

鉆機停放時或放炮前，所有開關都應處于“0”位，并切斷電源。

鉆機開始作業前，正副司機應聯系好方可供電。

夜間作業時，鉆機周圍應足夠的照明。

鉆機在接卸桿時，平臺前不準有他人停留，作業人員應戴帽。

在滑架上工作時應系帶。

鉆機作業人員穿絕緣鞋，帶電移動電纜應注意。

鉆進操作：

嚴禁用沖擊器進行土層鉆鑿。

鉆孔時嚴禁反轉，以免鉆桿、沖擊器落入孔內。

鉆孔時發現孔位偏移，應及時調整，以免卡鉆。

更換釬頭要注意直徑變化，若鉆頭磨損孔尚未鉆完，不可更換新釬頭，以防卡鉆。

設備維護：

鉆機移動時，應把鉆具提到一定高度，并注意鉆桿是否脫落。

鉆機的前進與后退，鉆具的正轉與反轉，都等主傳動電機及回轉電機停止轉動后方可換向。

定期檢查并更換液壓油、濾芯等。

五、維護與保養

潤滑保養：嚴格地按照要求進行定時、定量、定期潤滑保養。各裝有油杯的部件加油處每12小時（一般為鋰基潤滑脂）潤滑一次。柴油機每周應檢查補充柴油機油。

液壓系統：

鉆機若長期沒有使用，開動時，不得立即使用大負荷工作，應不少于10分鐘的小負荷運轉。

每次工作之前檢查油箱內液壓油油面高度（一般不低于液位1/3處位置）。

工作了一定時間以后（一般500小時左右）出現液壓油變色、變質、粘度降低時，立即更換液壓油（一般為N46#抗磨液壓油）。

六、故障處理

卡鉆處理：發生卡鉆時，應根據具體情況進行處置，不得強行提升鉆桿。

設備故障：設備出現故障時，應立即停機檢查，查明原因后及時處理。
